Arduino WAVGAT

Diferenças básicas do Arduino WAVGAT para o convencional.

* Processador: AVGA328p ou LGT8F328D ao invés do ATMEGA328P
* Pinos GPIO: 3,3V ao invés de 5V
* Pinos ADC: 3,3V ao invés de 5V
* ADC: 12 bits ao invés de 10 bits (mas pode ser configurado como 10 bits)
* Portas com PWM: 5/6/9/10/11 ao invés de 3/5/6/9/10/11

Caso sua placa Arduino seja WAVGAT, alguns arquivos devem ser copiados para o ARDUINO IDE.

- Baixe o arquivo UPDATE do link AQUI !

Ou copie do CD, caso tenha em mãos.

Gráfico de Barra com LEDs

    Neste projeto vamos aprender a fazer um gráfico de barra que é controlado por um potenciômetro.

LISTA DE COMPONENTES:

1 - Arduino Uno;
10 - LEDs;

10 - Resistores de 220 ohms;

1 - Protobord;

1 - Potenciômetro;

Alguns jumpers;

Circuito a ser montado:

     Os pinos digitais  2 à 11 estão ligados aos LEDs, também em cada LED há um resistor de 220 ohms para limitar a corrente. O potenciômetro está ligado ao pino A0, 5V e GND.

Arduino	Componente
Pino 2	LED
Pino 3	LED
Pino 4	LED
Pino 5	LED
Pino 6	LED
Pino 7	LED
Pino 8	LED
Pino 9	LED
Pino 10	LED
Pino 11	LED
Pino A0	Potenciômetro

Programando o Arduino:

     O código abaixo fará com que ao girar o potenciômetro os LEDs acendam em seqüência.

Código:

     Copie e cole o código abaixo na tela do Arduino IDE. Em seguida execute-o.

const int analogPin = A0;

const int ledCount = 10;

int ledPins[] = {

  2, 3, 4, 5, 6, 7, 8, 9, 10, 11

};

void setup() {



  for (int thisLed = 0; thisLed < ledCount; thisLed++) {

    pinMode(ledPins[thisLed], OUTPUT);

  }

}

void loop() {



  int sensorReading = analogRead(analogPin);



  int ledLevel = map(sensorReading, 0, 1023, 0, ledCount);



  for (int thisLed = 0; thisLed < ledCount; thisLed++) {



    if (thisLed < ledLevel) {

      digitalWrite(ledPins[thisLed], HIGH);

    }



    else {

      digitalWrite(ledPins[thisLed], LOW);

    }

  }

}

     Após carregar o código no Arduino, você pode girar o potenciômetro para ver o acendimento seqüencial dos LED’s. Com algumas adaptações podemos trocar o potenciômetro por uma fonte de som, isto faria com que conforme o som toque os LEDs acendam na mesma intensidade.

Os componentes deste tutorial podem ser comprados AQUI!

Sequencial de LEDs com botão Arduino

    Neste projeto vamos aprender a fazer um sequencial de LED’s acionado por um botão.

LISTA DE COMPONENTES:

1 - Arduino Uno;
5 - LED’s, cores diversas;

1 - Protobord;

1 - Chave táctil;

5 - Resistores 220 ohms;

1 - Resistor 10 K ohms;

Alguns jumpers;

Circuito a ser montado:

     Os pinos digitais  2 à 6 estão ligados aos LEDs e o 7 a chaves táctil.

Arduino	Componente
Pino 2	LED 1
Pino 3	LED 2
Pino 4	LED 3
Pino 5	LED 4
Pino 6	LED 5
Pino 7	Chave

Programando o Arduino:

     O código abaixo fará com que, quando a chave for acionada os LEDs vão acender em uma seqüência.

Código.

     Copie e cole o código abaixo na tela do Arduino IDE. Em seguida execute-o.

const int led1 = 2;

const int led2 = 3;

const int led3 = 4;

const int led4 = 5;

const int led5 = 6;

const int botao = 7;

int estadoBotao = 0;

void setup() {

  pinMode(led1,OUTPUT);

  pinMode(led2,OUTPUT);

  pinMode(led3,OUTPUT);

  pinMode(led4,OUTPUT);

  pinMode(led5,OUTPUT);

  pinMode(botao,INPUT);        .

}

void loop() {

  estadoBotao = digitalRead(botao);



  if (estadoBotao == HIGH) {



    digitalWrite(led1,HIGH);

    delay(1000);

    digitalWrite(led2,HIGH);

    delay(1000);

    digitalWrite(led3,HIGH);

    delay(1000);

    digitalWrite(led4,HIGH);

    delay(1000);

    digitalWrite(led5,HIGH);

    delay(1000);

  } else {



    digitalWrite(led1,LOW);

    digitalWrite(led2,LOW);

    digitalWrite(led3,LOW);

    digitalWrite(led4,LOW);

    digitalWrite(led5,LOW);

  }

}

     Após carregar o código no Arduino, toque a chave para testar o acendimento sequencial. Você pode mudar o tempo de Delay para alterar o tempo de acendimento.

Os componentes deste tutorial pode ser comprados AQUI!

Piano com memória utilizando o Arduino

    Neste projeto vamos aprender a fazer um piano que após tocar uma música ele repete o que foi tocado.

LISTA DE COMPONENTES:

1 - Arduino Uno;
8 - chaves táctil;

1 - Protobord;

1 - Buzzer;

Alguns jumpers;

Circuito a ser montado:

     Os pinos digitais  2 à 9 estão ligados às chaves táctil e o pino 10 ao Buzzer.

Arduino	Componente
Pino 2	Chave repete
Pino 3	Chave tom
Pino 4	Chave tom
Pino 5	Chave tom
Pino 6	Chave tom
Pino 7	Chave tom
Pino 8	Chave tom
Pino 9	Chave tom
Pino 10	Buzzer

Programando o Arduino:

     O código abaixo fará com que, quando as chaves de tom forem acionadas o buzzer emitirá o som correspondente e ao acionar a chave repete, a sequência de tons tocados se repetirá.

Código.

     Copie e cole o código abaixo na tela do Arduino IDE. Em seguida execute-o.

int val=0;
int buzzer = 10;
unsigned long on_time=0;
unsigned long off_time=0;
unsigned long button_ontime[20];
unsigned long button_offtime[20];
int button_seq[20];
int button1=3;
int button2=4;
int button3=5;
int button4=6;
int button5=7;
int button6=8;
int button7=9;
int button8=10;
int frequency[] = {262, 294, 330, 349, 392, 440, 494};

int buttonPin = 2;
int previousState = HIGH;
unsigned int previousPress;
volatile int buttonFlag;
int buttonDebounce = 20;


int path=1;
int i=0;
int led=13;
void playback (void);

void setup()
{
Serial.begin(9600);
pinMode(buzzer,OUTPUT);
pinMode(led,OUTPUT);

///////////////
pinMode(button1,INPUT_PULLUP);
pinMode(button2,INPUT_PULLUP);
pinMode(button3,INPUT_PULLUP);
pinMode(button4,INPUT_PULLUP);
pinMode(button5,INPUT_PULLUP);
pinMode(button6,INPUT_PULLUP);
pinMode(button7,INPUT_PULLUP);
pinMode(button8,INPUT_PULLUP);
pinMode(buttonPin,INPUT_PULLUP);
attachInterrupt(digitalPinToInterrupt(2), button_ISR, CHANGE);
analogWrite(buzzer,0);
digitalWrite(led,HIGH);
}

void loop()
{
if(path==0)
{
  Serial.println("playback");
  playback();
}
if((millis() - previousPress) > buttonDebounce && buttonFlag)
  {
    previousPress = millis();
    if(digitalRead(buttonPin) == LOW && previousState == HIGH)
    {
      path =! path;
      previousState = LOW;
    }

    else if(digitalRead(buttonPin) == HIGH && previousState == LOW)
    {
      previousState = HIGH;
    }
    buttonFlag = 0;
  }

if(digitalRead(button1)==LOW)
{
  analogWrite(buzzer,frequency[0]);
  on_time=millis();
  if(i>0)
  {
    button_offtime[i-1]=on_time-off_time;
  }
  while(digitalRead(button1)==LOW);
  if(path==1)
  {
    off_time=millis();
    button_ontime[i]=(off_time-on_time);
    button_seq[i]=0;
    i++;
    Serial.println("button 1 stored");
  }
}

else if(digitalRead(button2)==LOW)
{
analogWrite(buzzer,frequency[1]);
on_time=millis();
if(i!=0)
button_offtime[i-1]=on_time-off_time;
while(digitalRead(button2)==LOW);
if(path==1)
  {
    off_time=millis();
    button_ontime[i]=(off_time-on_time);
    button_seq[i]=1;
     i++;
     Serial.println("button 2 stored");
  }
}

else if(digitalRead(button3)==LOW)
{
analogWrite(buzzer,frequency[2]);
on_time=millis();
if(i!=0)
button_offtime[i-1]=on_time-off_time;
while(digitalRead(button3)==LOW);
if(path==1)
  {
    off_time=millis();
    button_ontime[i]=(off_time-on_time);
    button_seq[i]=2;
     i++;
     Serial.println("button 3 stored");
  }
}

else if(digitalRead(button4)==LOW)
{
analogWrite(buzzer,frequency[3]);
on_time=millis();
if(i!=0)
button_offtime[i-1]=on_time-off_time;
while(digitalRead(button4)==LOW);
if(path==1)
  {
    off_time=millis();
    button_ontime[i]=(off_time-on_time);
    button_seq[i]=3;
     i++;
     Serial.println("button 4 stored");
  }
}

else if(digitalRead(button5)==LOW)
{
analogWrite(buzzer,frequency[4]);
on_time=millis();
if(i!=0)
button_offtime[i-1]=on_time-off_time;
while(digitalRead(button5)==LOW);
if(path==1)
  {
    off_time=millis();
    button_ontime[i]=(off_time-on_time);
    button_seq[i]=4;
     i++;
     Serial.println("button 5 stored");
  }
}

else if(digitalRead(button6)==LOW)
{
analogWrite(buzzer,frequency[5]);
on_time=millis();
if(i!=0)
button_offtime[i-1]=on_time-off_time;
while(digitalRead(button6)==LOW);
if(path==1)
  {
    off_time=millis();
    button_ontime[i]=(off_time-on_time);
    button_seq[i]=5;
     i++;
     Serial.println("button 6 stored");
  }
}

else if(digitalRead(button7)==LOW)
{
analogWrite(buzzer,frequency[6]);
on_time=millis();
if(i!=0)
button_offtime[i-1]=on_time-off_time;
while(digitalRead(button7)==LOW);
if(path==1)
  {
    off_time=millis();
    button_ontime[i]=(off_time-on_time);
    button_seq[i]=6;
     i++;
     Serial.println("button 7 stored");
  }
}

analogWrite(buzzer,0);
}


void playback (void)
{
 digitalWrite(led,LOW);
 for(int j=0;j<i;j++)
 {
  analogWrite(buzzer,frequency[button_seq[j]]);
  delay(button_ontime[j]);
  analogWrite(buzzer,0);
  delay(button_offtime[j]);
 }
 i=0;
 off_time=0;
 on_time=0;
 path=1;
 digitalWrite(led,HIGH);
}




void button_ISR()
{
  buttonFlag = 1;

}

     Após carregar o código no Arduino, toque as chaves para testar o piano.

Os componentes deste tutorial pode ser comprados AQUI!

Semáforo com Arduino

    Neste projeto vamos aprender a fazer um semáforo. Este projeto tem um semáforo para carros em conjunto com um para pedestres, funcionando em sincronismo.

LISTA DE COMPONENTES:

1 - Arduino Uno;
2 - LED verde;

2 - LED vermelho;

1 - LED laranja;

5 - Resistores de 220 ohms;

1 - Protobord;

Alguns jumpers;

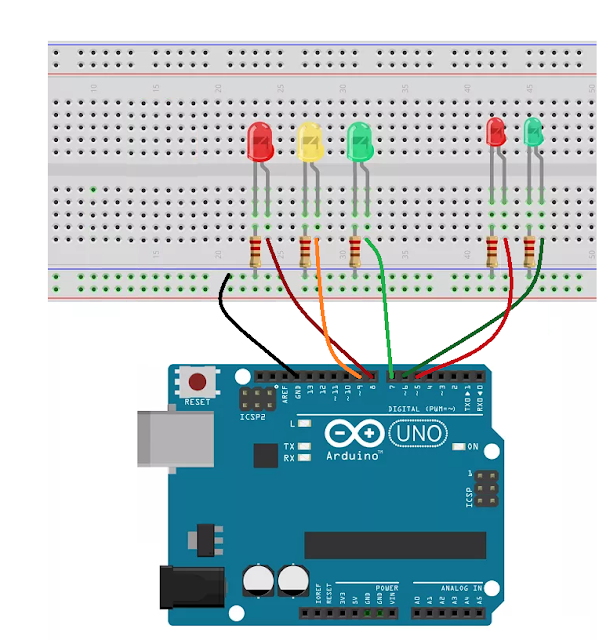

Circuito a ser montado:

     Os pinos digitais  5 à 9 estão ligados aos LEDs, também em cada LED há um resistor de 220 ohms para limitar a corrente.

Programando o Arduino:

     O código abaixo fará com que os LED’s acendam na seqüência necessária ao funcionamento sincronizado de um semáforo para carros em conjunto com um para pedestres.

Código:

     Copie e cole o código abaixo na tela do Arduino IDE. Em seguida execute-o.

int vda = 7;

int vma = 8;

int lra = 9;

int vdp = 6;

int vmp = 5;

void setup()

{

  pinMode(vda, OUTPUT);

  pinMode(vma, OUTPUT);

  pinMode(lra, OUTPUT);

  pinMode(vdp, OUTPUT);

  pinMode(vmp, OUTPUT);

}

void loop()

{

  carro_l();

  delay(3000);

  alerta();

  delay(1000);

  pedestre_l();

  delay(3000);





}

void carro_l()

{

  digitalWrite(vda, HIGH);

  digitalWrite(vma, LOW);

  digitalWrite(lra, LOW);

  digitalWrite(vdp, LOW);

  digitalWrite(vmp, HIGH);



}

void alerta()

{

  digitalWrite(vda, LOW);

  digitalWrite(vma, LOW);

  digitalWrite(lra, HIGH);

  digitalWrite(vdp, LOW);

  digitalWrite(vmp, HIGH);

}

void pedestre_l()

{

  digitalWrite(vda, LOW);

  digitalWrite(vma, HIGH);

  digitalWrite(lra, LOW);

  digitalWrite(vdp, HIGH);

  digitalWrite(vmp, LOW);

}

     Após carregar o código no Arduino, você verá o funcionamento sincronizado do semáforo. Em Delay o tempo de cada LED pode ser alterado.

Os componentes deste tutorial pode ser comprados AQUI!

Dado eletrônico

    Neste projeto vamos aprender a fazer um dado eletrônico. Com ele os jogos que utilizam dado vão ficar mais tecnológicos. Ao acionar a chave táctil o projeto irá mostrar um número aleatório de 1 à 6.

LISTA DE COMPONENTES:

1 - Arduino Uno;
1 - Chave táctil;

2 - Resistores de 220 ohms;

1 - Protobord;

1 - Display de 7 segmentos;
Alguns jumpers;

Sobre o principais componentes:

      Display de 7 segmentos, são comumente usados em eletrônica como forma de exibir uma informação alfanumérica. Ele é composto de 8 segmentos que são na verdade 8 LEDs, 7 mostram a informação e 1 é o ponto. O mostrado abaixo é de catodo comum.

Circuito a ser montado:

     O pino digital 5 do Arduino irá receber 5V quando a chave táctil for acionada, isto dará inicio ao sorteio de um número de 1 à 6 que será mostrado  no display.  O display será ligado aos pinos digitais de 6 à 12.

Programando o Arduino:

     O código abaixo fará com que, ao acionar a chave táctil ocorrerá um sorteio aleatório de um número de 1 à 6 e ele será mostrado  no display.

Código.

     Copie e cole o código abaixo na tela do Arduino IDE. Em seguida execute-o.

int segE = 7;

int segD = 8;

int segC = 9;

int segB = 12;

int segA = 6;

int segF = 11;

int segG = 10;

int pinoTilt = 5;

void setup()

{

  pinMode(segE, OUTPUT);

  pinMode(segD, OUTPUT);

  pinMode(segC, OUTPUT);

  pinMode(segB, OUTPUT);

  pinMode(segA, OUTPUT);

  pinMode(segF, OUTPUT);

  pinMode(segG, OUTPUT);

  pinMode(pinoTilt, INPUT);

}

void loop()

{



  if(digitalRead(pinoTilt) == HIGH)

  {

    jogaDado();

  }

}

void jogaDado()

{

  for(int i=0; i<25; i++)

  {

    switch(random(1, 6)) // Escolhe um numero aleatorio entre 1 e 6

    {



      case 1 :

        acende1();

        break;

      case 2 :

        acende2();

        break;

      case 3 :

        acende3();

        break;

      case 4 :

        acende4();

        break;

      case 5 :

        acende5();

        break;

      case 6 :

        acende6();

        break;



    }

    delay(4*i);     // O delay aumenta conforme passam mais numeros

  }

}

void acende1()

{

  digitalWrite(segE,LOW);

  digitalWrite(segD,LOW);

  digitalWrite(segC,HIGH);

  digitalWrite(segB,HIGH);

  digitalWrite(segA,LOW);

  digitalWrite(segF,LOW);

  digitalWrite(segG,LOW);

}

void acende2()

{

  digitalWrite(segE,HIGH);

  digitalWrite(segD,HIGH);

  digitalWrite(segC,LOW);

  digitalWrite(segB,HIGH);

  digitalWrite(segA,HIGH);

  digitalWrite(segF,LOW);

  digitalWrite(segG,HIGH);

}

void acende3()

{

  digitalWrite(segE,LOW);

  digitalWrite(segD,HIGH);

  digitalWrite(segC,HIGH);

  digitalWrite(segB,HIGH);

  digitalWrite(segA,HIGH);

  digitalWrite(segF,LOW);

  digitalWrite(segG,HIGH);

}

void acende4()

{

  digitalWrite(segE,LOW);

  digitalWrite(segD,LOW);

  digitalWrite(segC,HIGH);

  digitalWrite(segB,HIGH);

  digitalWrite(segA,LOW);

  digitalWrite(segF,HIGH);

  digitalWrite(segG,HIGH);

}

void acende5()

{

  digitalWrite(segE,LOW);

  digitalWrite(segD,HIGH);

  digitalWrite(segC,HIGH);

  digitalWrite(segB,LOW);

  digitalWrite(segA,HIGH);

  digitalWrite(segF,HIGH);

  digitalWrite(segG,HIGH);

}

void acende6()

{

  digitalWrite(segE,HIGH);

  digitalWrite(segD,HIGH);

  digitalWrite(segC,HIGH);

  digitalWrite(segB,LOW);

  digitalWrite(segA,HIGH);

  digitalWrite(segF,HIGH);

  digitalWrite(segG,HIGH);

}

     Após carregar o código no Arduino, você pode apertar a chave táctil várias vezes e ver os números que são sorteados.

Os componentes deste tutorial pode ser comprados AQUI!

Sensor de passagem com laser

     Neste projeto vamos aprender a fazer um controle de passagem com laser. O fato de estarmos utilizando um lazer possibilita que a distância monitorada seja maior.

LISTA DE COMPONENTES:

1 - Arduino Uno;
1 - LED;

1 - Resistor de 220 ohms
1 - Resistor de 1000 ohms

1 - Protobord;

1 - LDR;
Alguns jumpers;

Sobre o principais componentes:

     Módulo Laser Ky-008 , possuí 3 terminais, “S” de sinal, “-“ conectado ao negativo da fonte de alimentação e o terminal central que deve ser conectado ao positivo da fonte de alimentação, suas principais características são:

• Tensão de Operação: 5v
• Potência: 5mW
• Comprimento de onda: 650N.m OD 6 milímetros

Nota: A luz do laser pede ser perigosa se emitida diretamente aos olhos.

     O LDR, Resistor Dependente de Luz ou fotorresistência, é um componente eletrônico passivo do tipo resistor variável, mais especificamente, é um resistor cuja resistência varia conforme a intensidade da luz que incide sobre ele.

Circuito a ser montado:

     O pino A0 do Arduino irá receber 5V quando a luz recebida pelo LDR do laser for interrompida, fazendo com que os pinos digitais 6 e 7 acionem o LED e o Buzzer ativo.

Programando o Arduino:

     O código abaixo fará com que o buzzer ativo e o LED sejam acionados quando a luz do laser for interrompida.

Código.

     Copie e cole o código abaixo na tela do Arduino IDE. Em seguida execute-o.

int sensorPin=A0;

int sensorValue=0;

void setup(){



pinMode(sensorPin,INPUT);

pinMode(7,OUTPUT);

pinMode(6,OUTPUT);

digitalWrite(7,HIGH);

digitalWrite(6,LOW);

}

void loop(){

sensorValue=analogRead(sensorPin);

if(sensorValue<=1000)

{

digitalWrite(7,HIGH);

} else

{

digitalWrite(7,LOW);

}

sensorValue=1000;

}

     Após carregar o código no Arduino, você pode interromper a luz que o laser emite sobre o LDR, o Buzzer e o LED serão acionados.

Os componentes deste tutorial pode ser comprados AQUI!
