Primeiros passos na instalação, configuração e programação do Arduino no MBLOCK

     O Scratch é uma ferramenta de software de programação projetada pelo MIT e é uma das linguagens de programação mais populares para crianças pois ele torna a programação tão fácil quanto montar blocos de construção.

     Neste tutorial vamos aprender a instalar, fazer configurações básicas e programar o Arduino no MBLOCK.

Baixando o MBLOCK

     Na página MBLOCK.CC é possível baixar o programa, neste link AQUI você pode baixar a versão 3, que no momento é a mais estável.

Instalando o MBLOCK.

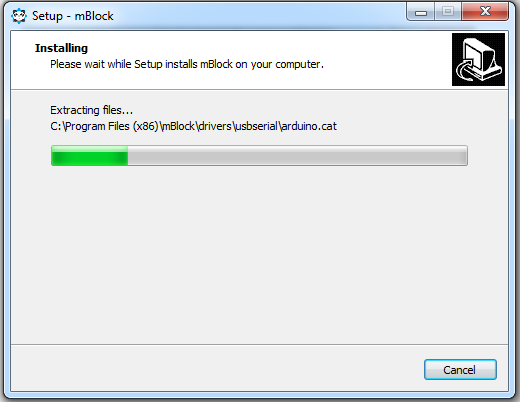

     Clique no arquivo executável “mBlock_win_V3.4.12.exe” que foi baixado, em seguida clique nas diversas telas, autorizando os passos, para permitir que a instalação prossiga.

Configurações básicas do MBLOCK.

     No final da instalação será criado um ícone do programa na área de trabalho, clique no ícone para abrir o programa.

     Na aba Language, canto superior esquerdo, é possível alterar o idioma.

     Na aba Placas selecione o modelo da placa Arduino com a qual vai trabalhar.

     Na aba Conectar selecione a porta na qual seu Arduino está conectado.

     Na aba Extensões selecione Arduino.

     Verá que no centro da tela apareceu a palavra Arduino e ao seu lado um círculo verde, isto está informado que a placar Arduino está conectada. Refaça os passos da configuração da porta caso isto não ocorra.

Programando no MBLOCK.

     Para programar, basta arrastar os blocos para a direita. Note que cada grupo de blocos tem uma cor e você pode alterar o grupos dos blocos na parte central superior da tela.

Você pode alterar os dados nos campos brancos dos blocos.

     O programa da tela abaixo fará com que o LED da porta 13 pisque intermitentemente no intervalo de 1 segundo aceso e 2 segundos apagado.

Para treinar monte o programa abaixo.

     Clique no bloco Programa Arduino da tela direita, será gerado o código do programa.


Carregando o programa no Arduino.

     O programa gerado irá aparecer na tela à direita onde temos a opção de Voltar, Enviar para o Arduino ou Editar com Arduino IDE.

     Ao clicar em Enviar para Arduino, o programa será carregado na placa Arduino.

     Faça outros programas e veja com a MBLOCK facilita a programação.

     A Mblock possuí APP para telefone celular, assim é possível comandar o Arduino via celular e muito mais.
